    根據介質壓力在端面（或球面）上所引起的比壓卸載情況，可分為平衡型與非平衡型。不卸載的稱為非平衡型旋轉接頭；卸載的稱為平衡型旋轉接頭（部分卸載稱為部分平衡型；全部卸載稱為全平衡型旋轉接頭）。

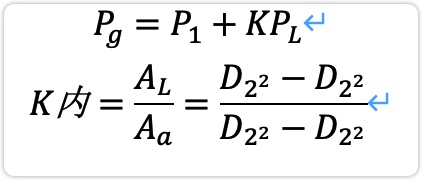

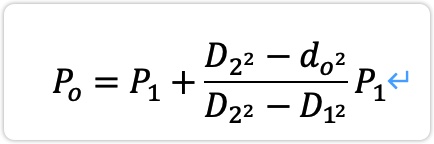

內裝式旋轉接頭機械密封結構，當不計摩擦副密封接觸面間液膜壓力（密封縫隙中液膜推壓力） 及密封圈摩擦力時，作用在端面密封上的比壓由式為：

式中D₁、D₂、d₀為幾何尺寸。

那么

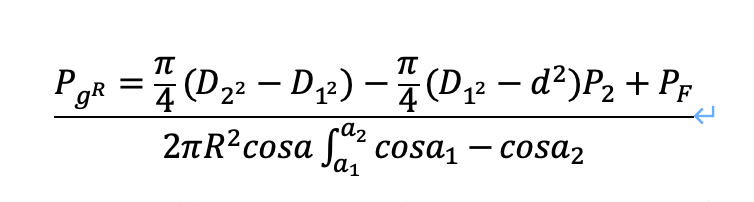

作用在球面上的法向比壓為：

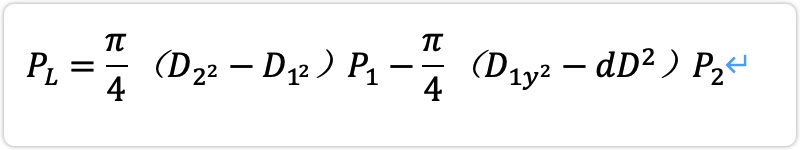

軸向流體載荷合力

作用在球面上任意一點法向力

球面摩擦副接觸球臺公稱側面積

寫成微分式：

那么

式中P₁、P₂分別為進入和引出旋轉接頭的流體（摩擦副環接觸面處）介質壓力，為彈簧力。P_F、D₁、D₁²、d為旋轉接頭端面密封組件尺寸。K內為載荷系數，它表示介質產生的比壓在摩擦面上的載荷程度。

令 β =1-K內

為平衡系數，它表示介質產生的比壓在摩擦副上的載荷程度。

當K內1（β）時為非平衡型旋轉接頭。

0K內1（0β）時，為部分平衡型旋轉接頭。

K內0（β）時，為全平衡型。

       從上面公式看出，β值愈大，由介質引起的端面或球面法向比壓愈小，雖然磨損很小。但不易保證密封。反之β值愈小，則端面或球面法向比壓愈小，使摩擦接觸面磨損加快。因此β要選取適當的值，其值大小與很多因素有關，情況比較復雜，一般時根據經驗及試驗去定。

內裝式機械密封旋轉接頭內部結構通常采用非平衡型。

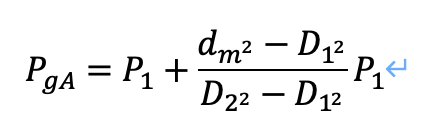

外裝式機械密封旋轉接頭內部結構，當不計摩擦副接觸面間液膜壓力P_SL和密封摩擦力P_R時，作用在端面上的比壓為：

作用在端面B上的比壓為：

式中D₁、D₂、D_1l、D₂^l、d_m和d為內裝式密封組件尺寸，其中為波紋管的平均直徑。

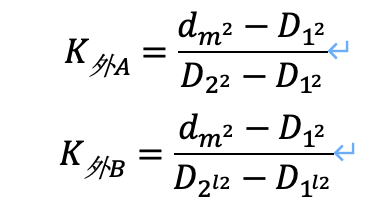

式中：

K外A，K內B——端面A和B的載荷系數

β_A=1-K外A  β_B=1-K外B

式中

β_{A、 βB}——端面A和B的平衡系數

顯然當時K外≥1（β≤0），為非平衡型旋轉接頭。

0<K外<1(β≤1)時，為部分平衡型旋轉接頭。

K外≤0（β≥）時為全平衡型旋轉接頭。

   部分平衡型的端面比壓隨介質壓力增高而增加緩慢，與內裝式一樣，值的范圍在0～0.35之間，值大于0.5后，介質在端面上的推開力將由彈簧力所承受，彈簧力就必須很大，否則端面將被打開。
